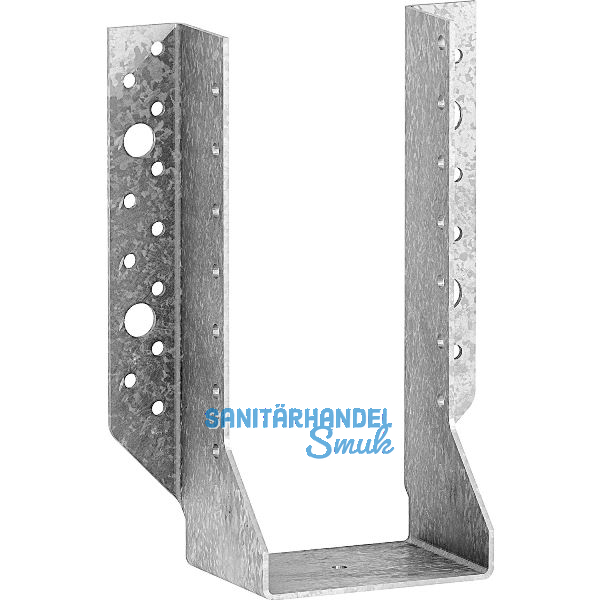

SIMPSON Balkenschuh BSNN 120x190 feuerverzinkt aussenliegend mit Bewertung

Anwendung:
Anschluss von Nebenträger aus Holz oder Holzwerkstoffen an Hauptträger oder Stützen aus Holz, Beton oder Stahl. Auch für zweiachsige Belastung geeignet.

Befestigung:
Kammnägel CNA4,0xl oder Schrauben CSA5,0xl / Ankerbolzen oder Betonschrauben ø 10mm in Beton/Stahl.

Produktvorteile:

• CE Kennzeichnung
• vielfältige Holz/ Beton Anschlüsse
• in zwei Achsrichtungen belastbar
• reduzierte Nagelanzahl bei nahezu gleicher Tragfähigkeit
• Chargennummer ist auf jedem Produkt aufgedruckt
• versetzte Nagelanordnung im Nebenträger
• zusätzlich auf Zug belastbar
• einheitliche Bolzenlochdurchmesser
• Bolzenlöcher tiefer gesetzt

Mit europäisch technischer Bewertung (ETA 06/0270).

Legende:
Char. Teil. = Charakteristischer Wert der Tragfähigkeit zum Bodenblech hin bei Teilausnagelung.
Char. Voll. = Charakteristischer Wert der Tragfähigkeit zum Bodenblech hin bei Vollausnagelung.

Werte gelten für:
BSN mit A?48mm: mit CNA4,0x40
BSN mit A 51mm: mit CNA4,0x50
BSN mit A>60mm: mit CNA4,0x60

Marke: Simpson
Type: BSNN
A (mm): 120
B (mm): 190
C (mm): 60
D (mm): 27
F (mm): 64
Materialstärke (mm): 2
Lochzahl ø 5 (ST): 42
Lochzahl ø 11 (ST): 4
Char. Wert Teil. (kN): 23,6
Char. Wert Voll. (kN): 42,5
CNA-Kammnägel (mm): 60
