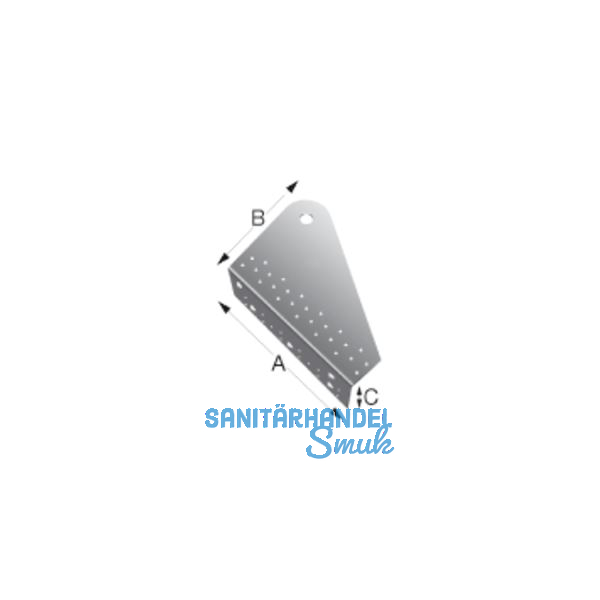

SIMPSON Bandanschluss zu Windaussteifungssystem BNG 60-B

Einseitige Bandanschlüsse dienen als Endverankerungen der Windrispenbänder im Windaussteifungssystem, wobei im niederen Lastbereich BNF, im höheren BNG zum Einsatz kommen. Im Gegensatz zum BNF besitzt der BNG einen längeren vertikalen Schenkel mit zusätzlichen Löchern für Verbindungsmittel. Neben Nägeln und Schrauben gibt es die Option den BNG mit Bolzen
an Sparren oder mit Ankerbolzen an Beton anzuschließen. Treffen zwei Windrispenbänder aus benachbarten Feldern am First zusammen, können die doppelseitigen BNK Bandanschlüsse verwendet werden. Die Anbindung an die Windrispenbänder erfolgt mit BNSP oder BNKK Verbindern.

Material:
Stahlsorte: S250 GD + Z275 gemäß DIN EN10346.

Korrosionsschutz:
275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 ?m.

Befestigungsmöglichkeiten:
Die Befestigung der Bandanschlüsse am Holz erfolgt für das System 25 mit CNA3,1x40 Kammnägeln. Das System 40 /60 wird mit CNA4,0x? Kammnägeln oder CSA5,0x? Verbinderschrauben angeschlossen.

Anwendung:
Einseitige Bandanschlüsse dienen als Endverankerung von Windrispenbändern an Holzkonstruktionen oder zum Anschluss an Beton. Als Verbindungsmittel zwischen Bandanschluss und Windrispenband sind BNKK-Kopplungsverbinder und/oder BNSP-Windrispenbandspanner vorgesehen.

Befestigung:
Kammnägel CNA4,0x50mm oder Schrauben CSA5,0x40mm.

Mit europäisch technischer Bewertung (ETA 10/0440).
