Produktbeschreibung
BAN Windrispenbänder können vielseitig für Baukonstruktionen verwendet werden, dienen aber hauptsächlich zur Aussteifung von Dachkonstruktionen, in denen sie als Zugstäbe eingesetzt werden.
Korrosionsschutz:
275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 ?m. BAN154025 und BAN154050 werden aus dem höher belastbaren S350GD Stahl hergestellt; Zinkschichtdicke ca. 20 ?m. BAN094050 aus S550GD + Z275.
Befestigungsmöglichkeiten:
Der Anschluss an das Holz erfolgt mit CNA4,0x? Kammnägeln oder CSA5,0x? Schrauben. Der Anschluss an das Simpson Strong-Tie® Windverbandsystem erfolgt mit Clips oder Schrauben M5x12 (Festigkeit 8.8).
Vorteile:
Die Ausführungen, BAN154025, BAN154050, BAN156050, BAN204025 und BAN204050 sind mit einer Metermarkierung von
0,5 bis 25 m, bzw. 50 m ausgestattet.
Hinweis:
Bei größeren Belastungen können mehrere Bänder nebeneinander eingebaut werden. In diesen Fällen werden BNSP Spanngeräte empfohlen, um ein gleichmäßiges Spannen der Bänder zu ermöglichen. Es muss zudem überprüft werden ob bei der vorliegenden Sparrenbreite ausreichend Kammnägel unter Berücksichtigung der erforderlichen Randabstände im Windrispenband eingebracht werden können. Andernfalls muss der Sparren mit Beihölzern verbreitert werden, oder das Windsrispenband mit dem Windaussteifungssystem angeschlossen werden.
Anwendung:
Vielseitige Verwendung bei Baukonstruktionen speziell für die Versteifung von Dachkonstruktionen. Da das Windrispenband nur Zugkräfte aufnehmen kann, müssen mindestens zwei diagonal-gegenläufige Bänder pro Fläche eingesetzt werden.
Befestigung:
Kammnägel CNA4,0xl oder Schrauben CSA5,0xl.
Hinweis:

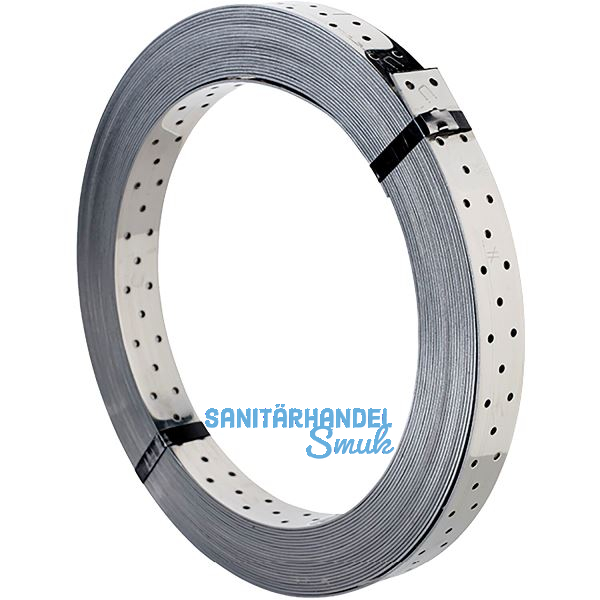

In der Edelstahlausführung ( 1.4401 ) ist das Windrispenband BAN204025S als Standardprodukt erhältlich, andere Größen auf Anfrage.
Marke: Simpson
Type: BAN
A (mm): 40
B (m): 25
Materialstärke (mm): 2
