Produktbeschreibung
Der Leser kann als Ergänzung zu elektronischen Zylindern installiert werden. Es wird zwischen einem Leser mit interner und mit externer Steuereinheit unterschieden. Mit dem Leser können z.B. Motorschlösser, Parkschranken oder elektrische Garagentore angesteuert werden.
Durch das mittige Vorhalten eines berechtigten Schlüssels vor den Leser wird die Zutrittsberechtigung vom Leser oder der externen Steuereinheit erteilt. Die Freigabe durch den Leser wird optisch durch ein Aufleuchten der Leuchtdioden und akustisch durch einen Piepton signalisiert.
Leser mit interner Steuereinheit:
Der Leser mit interner Steuereinheit verfügt über eine integrierte Schalteinrichtung, die die Zutrittsfunktion direkt steuert. Die Verkabelung erfolgt direkt mit der anzusteuernden Peripherie. Dieser Leser bietet sich im Innenbereich an.
Leser mit externer Steuereinheit:
Man unterscheidet bei diesem Lesertyp zwischen Lese- und Steuereinheit. Die Kommunikation zwischen Lese- und Steuereinheit erfolgt verschlüsselt über eine Signalleitung. In der Steuereinheit im geschützten Innenbereich ist die Schalteinrichtung integriert. Dieser Leser empfiehlt sich im Außenbereich, wo die Einbruch- und Vandalismusgefahr erhöht ist. Die Montage der Steuereinheit erfolgt im gesicherten Innenbereich.
Schutzart: IP54 nach DIN EN 60529
Temperaturbereich abgesetzter Leser: - 25°C bis + 70°C, Lese-/Steuereinheit 0°C bis + 50°C
Stromaufnahme: bei 12 VDC max. 200 mA
Versorgungsspannung: 7 V bis 25 VDC oder 10 V bis 18 VAC Nennspannung
Schaltstrom: max. 1,5 A @ 20°C
Schaltspannung: max.: 30 VDC, 20 VAC 50 Hz
Lieferumfang:
Folgende Komponenten werden zum Einbau der beiden Lesertypen benötigt und liegen dem Leser bei:
- zwei Dübel (Durchmesser: 4 mm)
- zwei Schrauben
- Verbindungskabel mit 4,5 m Länge
- Bohrschablone
- Programmieradapter

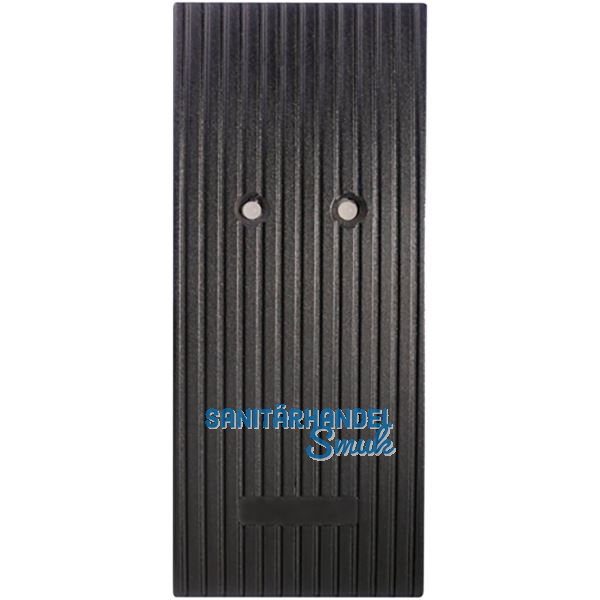

Marke: Winkhaus
Type: blueCompact BOTESR
Ausführung: mit externer Steuerung
Abmessung (mm): 100 x 42 x 16
Material: Kunststoff schwarz
